RK3566

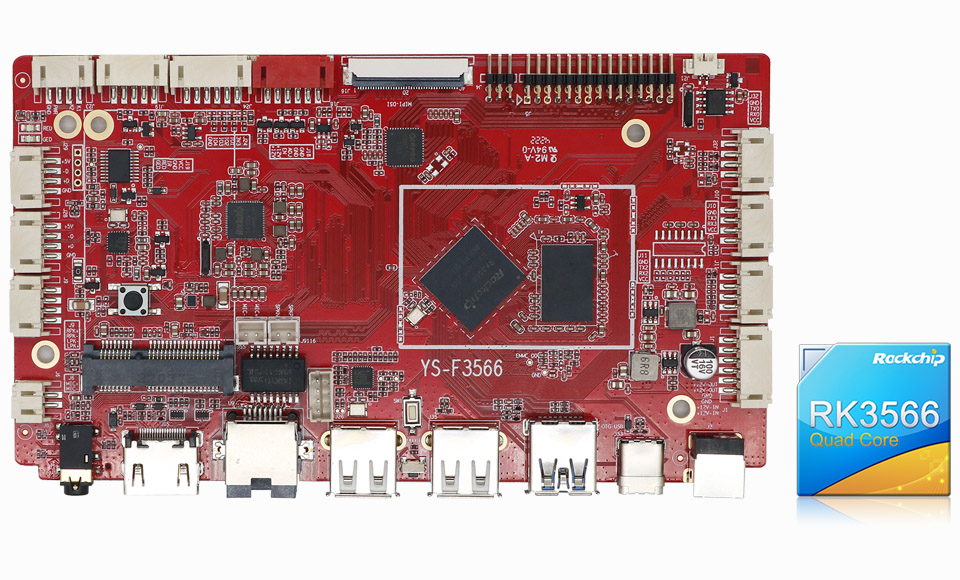

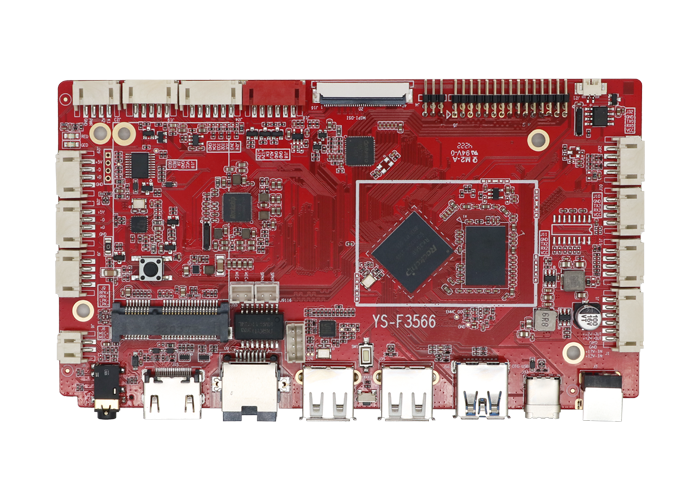

YS-F3566 智能安卓主板
在智慧顯示終端、工業自動化終端及視頻類終端有著廣泛的應用
規格書

  • 默認安卓11.0系統

  • RK3566高性

    能芯片

  • 百兆以太網/WIFI/BT

  • 支持LVDS/MIPI點屏

  • 支持TF卡

    擴展存儲

  • 完美支持人臉識別

    支持二次開發

智能商顯主板

芯片：RK3566

系統：系統：默認安卓11.0系統，支持系統定制

功能：支持LVDS 1920X1080輸出，支持MIPI-DSI 1200*1920輸出

接口：主板接口豐富，支持外拓接口

高性能處理器
  • 芯片
  • CPU
  • 主頻
  • RK3566
  • 四核64位Cortex_A55
  • 1.8GHz
  • GPU
  • 存儲
  • 視頻解碼
  • Mali G52
  • DDR-2G  EMMC-16G
  • 支持4K 60fps H.265/H.264/VP9視頻解碼

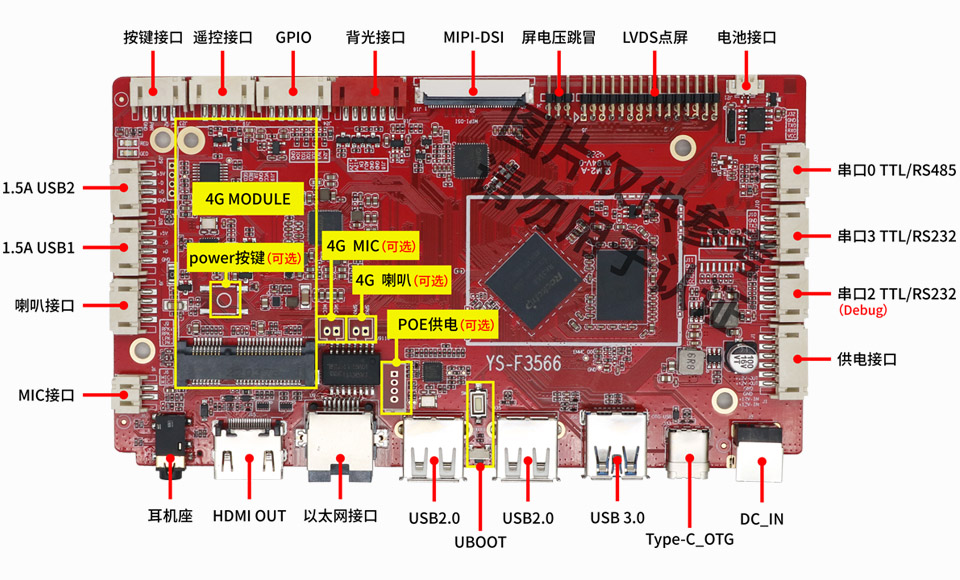

接口豐富
  • USB接口
  • 串口
  • IIC接口
  • GPIO口
  • 耳機接口
  • 喇叭接口
  • TF卡
  • 4 個USB 2.0，1 個USB 3.0，1 個Type-C_OTG/HOST
  • 3 個TTL串口（可選TTL/RS232，默認TTL，其中一個為Debug調試串口）
  • 1路IIC
  • 4 個通用GPIO 口
  • 1 路本地MIC 接口，1 路3.5mm 耳機接口
  • 支持喇叭接口，最高支持兩個個8Ω 5W，雙聲道喇叭輸出
  • 支持最大128G存儲
支持Android 系統定制

默認操作系統為Android 11，支持系統定制

提供系統API接口代碼，支持客戶上層APP開發

高清顯示 畫質細膩

支持LVDS 1920X1080 輸出

支持MIPI 1200X1920 輸出

支持雙屏同顯

支持USB camara

強勁網絡 無限鏈接

支持/100M/10M自適應以太網

支持WIFI6

支持BT-5.4
應用場景
數字標牌
自助終端
會議機
電子相框
廣告機
收銀機
產品參數
  • CPU

    四核64 位Cortex-A55

    主頻最高2.0GHz

  • GPU

    ARM G52 2EE

    支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1

    內嵌高性能2D 加速硬件

  • NPU

    支持 1T 算力

  • 多媒體

    支持4K 60fps H.265/H.264/VP9 視頻解碼

    支持1080P 100fps H.265/H.264 視頻編碼

    支持8M ISP，支持HDR

  • 顯示

    支持雙屏同顯

    支持MIPI/LVDS

  • 外圍接口

    支持100M/10M 自適應以太網

    支持WIFI6、BT-5.4

    4 個USB 2.0，1 個USB 3.0，1 個Type-C_OTG/HOST

    3 個TTL串口（可選TTL/RS232，默認TTL，其中一個為Debug調試串口）

    1 個I2C 觸摸屏接口

    4 個通用GPIO口

    1 個LVDS接口，最高支持1920X1080輸出

    1 個MIPI-DSI-40PIN-FPC，最高支持1200*1920輸出

    1 路屏背光+亮度調節接口

    DVP-CSI-24PIN-FPC 攝像頭接口

    MIPI-CSI-30PIN-BTB

    支持喇叭接口，最高支持一個8Ω5W 雙聲道喇叭輸出

    1 路本地MIC 接口和1 路本地喇叭，1 路3.5mm 耳機接口

定制服務

  • 意向洽談

    雙方溝通

  • 需求分析

    方案確定

    交期評估

    簽約付款

  • 設計出圖

    圖紙確認

  • 備料生產

    生產加工

  • 測試?yán)匣?

    品質檢測

    包裝交付

  • 售后服務跟蹤

售后介紹
  • 專屬服務

    FAE1對1專屬服務

  • 技術支持

    芯片原廠兜底

    技術支持

  • 應用服務

    完整跨系統芯片

    應用服務

  • 7天維保

    3年質保 7天維保

    全程技術支持

  • 壞屏率為5‰

    保證一年的壞屏率為

    5‰（裝機后）

  • 上市合作

    主板的PCB板材全部

    與上市板廠合作
